Wstęp
Produkty elektroniczne konsumenckie przeniknęły do naszego codziennego życia, od smartfonów, komputerów tabletów po inteligentne urządzenia domowe i urządzenia do noszenia, prędkość jego odnowy jest niesamowita . To, co obsługuje potężne funkcje tych produktów, to wysoce zintegrowane PCBA w środku, więc szczególnie ważne jest, aby kontrolować jakość PCBA .}
W obliczu ogromnego popytu na rynku i zaciętej konkurencji testy PCBA dla produktów elektronicznych konsumenckich stoją przed unikalnymi wyzwaniami: zapewnienie wysokiej jakości produktu i korzystnego wrażenia użytkownika, a jednocześnie równoważenie wyjątkowo wysokiej wydajności, ścisłej kontroli kosztów i szybkich cykli czasu na rynku . Dlatego ważne jest, aby rozwinąć i wdrożyć wydajne i rozwiązywane rozwiązania testowe PCBA.
I . Test elektroniki użytkowej ma odrębne cechy branżowe
1. Wysoka wydajność i wrażliwe na koszty: produkty elektroniki użytkowej są zwykle wytwarzane w milionach lub nawet milionach skali, co oznacza, że proces testowy musi być niezwykle szybki i zautomatyzowany, koszt testu musi być kontrolowany do minimum, aby zapewnić konkurencyjność całego produktu .}
2. Różnorodność funkcjonalna i wysoka integracja: w celu osiągnięcia bogatej funkcjonalności w ograniczonej przestrzeni, elektroniki użytkowe są często zaprojektowane z wysokim stopniem integracji, w tym złożonymi procesorami, pamięcią, modułami komunikacji bezprzewodowej, interfejsów czujników itp.., co sprawia, że zasięg testu i rozwiązywanie problemów z kompleksem .}}}}}
3. Krótki cykl życia produktu: zapotrzebowanie rynku szybko się zmienia, nowe produkty pojawiają się w niekończącym się strumieniu, wymagające rozwiązań testowych można szybko opracować, wdrażać i dostosować do różnych modeli produktów, aby skrócić cykl budowy systemu testowego .
4. Obawy dotyczące doświadczenia użytkownika: Szybkość odpowiedzi produktu, stabilność połączenia, żywotność baterii, interakcja ludzka-komputer, takie jak gładkość itp.. mają bezpośredni wpływ na wrażenia użytkownika, te wskaźniki wydajności należy zweryfikować na poziomie PCBA .}
5. Wymagania niezawodności: Konsumenci oczekują, że produkt może być stabilnie używany przez kilka lat, wytrzymać test codziennego środowiska, który wymaga, aby program testowy może wyświetlić potencjalne ryzyko wczesnego awarii .
II . Aby sprostać tym wyzwaniom, pole elektroniki użytkowej utworzyło wielopoziomowy, kompleksowy system rozwiązania testowego PCBA, zaprojektowany w celu maksymalizacji szybkości przechwytywania wad w najbardziej opłacalny sposób .

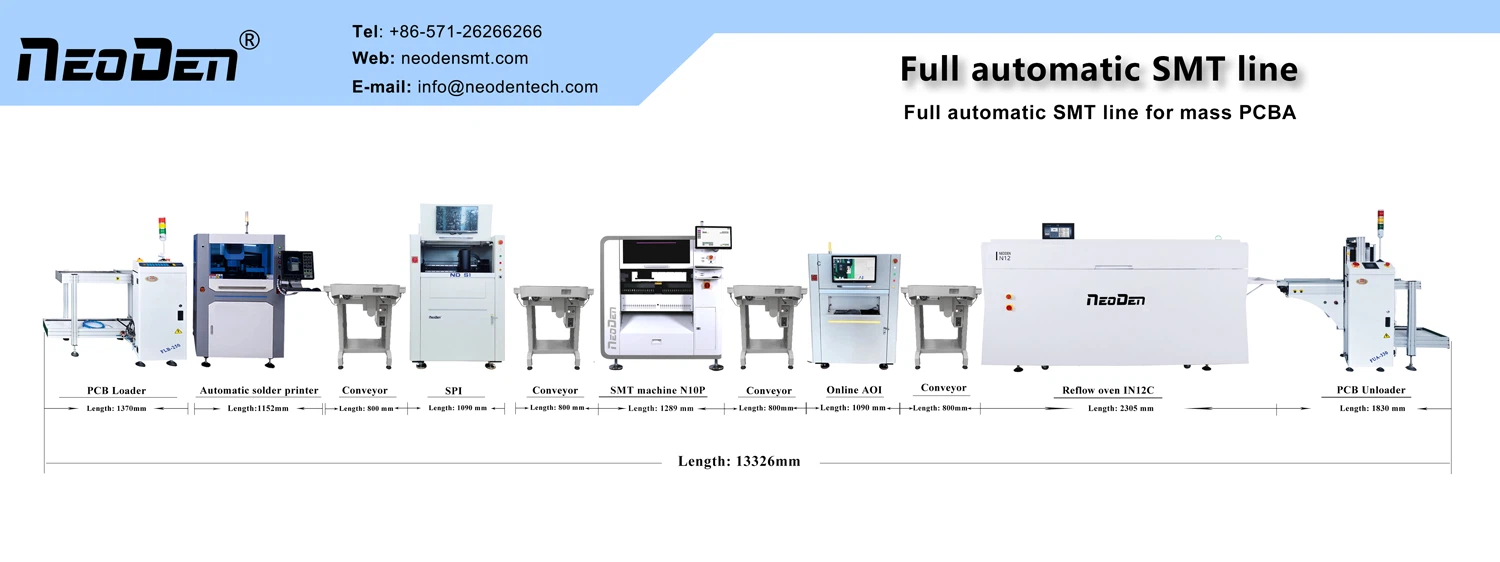

1. Linia produkcyjna SMDTestowanie procesu produkcyjnego: Jest to pierwsza linia obrony, która zapewni jakość przetwarzania PCBA, natychmiast po zakończeniu zespołu PCBA .
- Maszyna inspekcyjna wklejania lutu(SPI): Sprawdza objętość, obszar i grubość drukowania wklejania lutu w celu z wyprzedzeniem wykrywania zagrożeń lutowniczych .
- Automatyczna maszyna kontroli optycznej (AOI): Szybka kontrola wizualna tego, czy komponenty są prawidłowo zamontowane, czy polaryzm jest poprawny, niezależnie od tego, czy istnieją wycieki, niewłaściwe części i podstawowe wady spawania . jest bardzo skutecznym środkiem pierwszego okrągłego badania przesiewowego w masowej produkcji .
- Maszyna kontroli rentgenowskiej(Rentgen): Służy do sprawdzania jakości BGA, QFN i innych pakietów nie może bezpośrednio zobaczyć jakości połączeń lutowniczych, szczególnie ważnej w PCBA o wysokiej gęstości .
2. Test w obwodzie (ICT): Poprzez „złoża pinów” punkty testowe kontaktowe na PCBA, szybkie wykrywanie obwodów otwartych i zwarci, komponenty (takie jak oporność, pojemność, indukcyjność) Wartość i polaryzacja, a także proste obwody cyfrowe, a funkcje obwodów cyfrowych . są bardzo efektywne dla szybkiego lokalizacji i komponentu wprowadzone przez PCBA, a IS PCBA i Is Is Process, a Is Is Process, a Is Is Is Process, a Is Is Is Aff Is PCBA. Powszechnie stosowany w produkcji masowej .
3. Testowanie sondy latające: użycie wielu ruchomych sond do testowania, bez potrzeby drogich opraw z łóżka igły . Jest bardziej odpowiednia dla rozwoju prototypu, małej produkcji partii lub PCBA z niewystarczającymi punktami testowymi dla ICT, chociaż prędkość jest stosunkowo wolniejsza niż ICT, ale jego elastyczność jest wysoka .}}}}}}}}}}}}}}}}}}}}}}
4. Test funkcjonalny: Jest to kluczowa część weryfikacji funkcjonalności i wydajności PCBA w symulowanych warunkach pracy w świecie rzeczywistym .
Rozwiązania FCT są zwykle wysoce zautomatyzowane i dostosowane do symulacji środowiska operacyjnego PCBA w produkcie końcowym, takim jak podłączanie symulowanych wyświetlaczy, przycisków, czujników, obciążeń zasilania itp.
Testy obejmują: rozruch procesora, odczyt/zapis pamięci, interfejs komunikacyjny (USB, SPI, I2C, UART), funkcjonalność jednostki zarządzania energią, podstawowy moduł bezprzewodowy (Wi-Fi, Bluetooth) i więcej .
Część programu obejmie również spalanie oprogramowania PCBA i podstawową weryfikację .
5. Testowanie funkcjonalne na poziomie systemowym: Chociaż ściśle mówiąc, jest częścią całego testu maszyny, ale PCBA ostatecznie do zintegrowania z całą pracą maszyny . Testowanie na poziomie systemu w środowisku maszynowym może identyfikować problemy kompatybilności między PCBA lub między PCBA i komponentami strukturalnymi, i jest ważną częścią zapewnienia doświadczenia w zakresie użytkowania końcowego.}..
III . W Consumer Electronics, udanym programie testowym PCBA to sztuka równoważenia wydajności i jakości . Klucze do osiągnięcia tego równowagi to .
- Wczesne przechwytywanie wad:Maksymalizuj stosowanie kontroli procesu produkcyjnego (SPI, AOI, rentgen, ICT) do wykrywania i odrzucania defektów na wczesnym etapie po zakończeniu przetwarzania PCBA, znacznie zmniejszając kolejne koszty testowania i przeróbki .
- Automatyzacja i testowanie równoległe:Szerokie wykorzystanie automatycznego urządzeń testowych (ATE) i realizacja testowania równoległego poprzez sprytnie zaprojektowane urządzenia testowe znacznie poprawia wydajność testu i spełnia wymagania dotyczące wysokiej przepustowości .
- Projektowanie testowalności (DFT):W pełni rozważ wymagania testowe na wczesnym etapie projektowania produktu i PCBA i ściśle współpracuj z zespołem przetwarzania PCBA, aby upewnić się, że projekt ma dobrą testowalność, taką jak rezerwowanie wystarczającej liczby punktów testowych, wprowadzenie skanowania granicznego itp.., aby uprościć program testowy i zmniejszyć koszt testu .}
- Analiza danych i poprawa procesu:Ciągle zbieraj i analizuj dane testowe (e . g ., prędkość przepustki, typy awarii), zlokalizuj główne przyczyny wad i przekazuj informacje zwrotne na temat projektowania i przetwarzania PCBA w celu promowania ciągłego ulepszania procesu oraz poprawy ogólnej wydajności i jakości produkcji i testowania .}
Streszczać
Rozwiązaniem testowym PCBA dla elektroniki konsumowej jest integracja wielu technologii i optymalizacji strategii ., musi zapewnić wysoką jakość i wrażenia użytkownika podczas zaspokajania zapotrzebowania rynkowego na dużą skalę, taniej i szybką iterację ., wymaga rozwiązań testowych, które są wydajne, automatyczne i mają odpowiednie ubezpieczenie ., a wszystko to jest na PC wysokiej jakości. Przetwarzanie . Tylko poprzez ściśle łączenie zaawansowanych procesów produkcyjnych z naukowymi rozwiązaniami testowymi możemy stać niezwyciężeni na rynku elektroniki konsumpcyjnej i wprowadzić doskonałe wrażenia z produktów konsumentom na całym świecie .
