Kupiłeśpakiet 500 rezystorów, tylko po to, by być zawstydzonym i odkryć, jak bardzo nie masz pojęcia o tych kolorowych pierścieniach na nowych opornikach? Zastanawiasz się, dlaczego nie mogli po prostu wydrukować wartości rezystancji na rezystorze i ułatwić wszystkim życie? Jeśli odczytywanie kodów kolorów rezystorów brzmi dla ciebie obco, czytaj dalej!

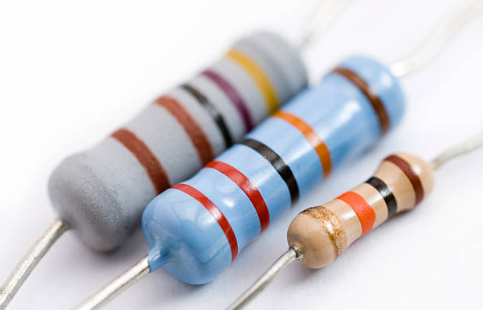

Czy możesz powiedzieć, który z nich to opornik 4,7 kΩ?
Ponieważ rezystory są małe, dość trudno jest wydrukować liczby lub wartość rezystancji na małej powierzchni rezystora. Dlatego zamiast bezpośredniego drukowania liczb na rezystorze stosuje się kody kolorów rezystorów. Rezystory mogą mieć 3 pasma, 4 pasma, 5 pasm lub 6 pasm. Kolorowe paski służą do oznaczenia rezystancji, tolerancji i współczynnika temperaturowego.
Przygotowaliśmy prosty przewodnik wyjaśniający obliczenia związane z kodami kolorów rezystorów. Odczytywanie kodów kolorów rezystorów może stać się łatwe, gdy zrozumiesz matematykę za każdym kolorowym paskiem.
Rozpoczęcie pracy: Tabela kodów kolorów rezystora
Zanim przejdziesz do matematyki, musisz wiedzieć o ważnym narzędziu znanym jako wykres kodu koloru rezystora. Podobnie jak układ okresowy pierwiastków jest niezbędny dla chemika, tabela kodów kolorów rezystora jest twoim najlepszym przyjacielem, jeśli chodzi o dekodowanie kodu rezystora. Często będziesz odwoływać się do tego wykresu, ponieważ wartości potrzebne do obliczenia wartości oporu są zestawiane na tym wykresie. Więcej szczegółów na temat tego, jak z niego korzystać, gdy zapoznamy się z przykładami w dalszej części!
Czy istnieje prosty sposób na zapamiętanie tych kolorów?
Absolutnie. Jeśli trudno jest zapamiętać kolory w kodach kolorów rezystorów, wypróbuj te mnemoniki.
Akronim: BBROYGBVGW
Zwrot: Złe piwo psuje nasze młode bebechy, ale wódka idzie dobrze
BB Roy z Wielkiej Brytanii ma bardzo dobrą żonę
Bad Boys ścigają się z naszymi młodymi dziewczynami, ale Violet generalnie wygrywa
Pierwsze kroki: Identyfikacja pierwszego kolorowego paska
Jest to pytanie, które zwykle pojawia się jako pierwsze, ponieważ nie możemy rozpocząć obliczania rezystancji na podstawie kodu koloru rezystora, jeśli nie możemy uzyskać właściwego kierunku odczytu. Na szczęście kod koloru rezystora zawiera pewne wizualne wskazówki, które dają odpowiedź!
Najbardziej oczywistą sztuczką jest to, że przed pasmem tolerancji występuje zwiększona przestrzeń. Pasma nie są regularnie od siebie oddalone i można je postrzegać jako zgrupowane na dwa. Połóż większą grupę po lewej stronie i odczytaj rezystor od lewej do prawej.
Pierwszy zespół jest zwykle najbliżej końca. Ale może tak nie być przez cały czas.
Jeśli znajdziesz na rezystorze pasek w kolorze złotym lub srebrnym, jest to zdecydowanie pasek tolerancji i ostatni pasek rezystora. Tak więc należą one do prawej strony rezystora i ponownie odczytaj rezystor od lewej do prawej.
Należy również sprawdzić dokumentację producenta, aby mieć pewność co do użytych kodów kolorów rezystorów. Jeśli żaden z powyższych sposobów nie jest pomocny, zawsze możesz polegać na multimetrze do pomiaru rezystancji. Czasami może to być jedyny sposób na określenie oporu, zwłaszcza gdy kolorowe paski są porysowane lub wypalone.
Obliczanie kodów kolorów rezystorów
3-pasmowy kod koloru rezystora
W przypadku kodów kolorów rezystorów 3-pasmowych, pierwsze dwa pasma zawsze oznaczają dwie pierwsze cyfry wartości rezystancji, podczas gdy trzecie pasmo reprezentuje mnożnik.
AB × C ± 20%
10 ×101± 20% =100 Ω ± 20%
Zespoły:
A: 1.pasmo – 1.znacząca cyfra
B: 2. wstęga – 2. cyfra znacząca
C: 3. pasmo – mnożnik
W naszym przykładzie paski są brązowe, czarne i brązowe. Pierwszy pasek to brązowy pasek najbliżej krawędzi. Patrzymy na naszą tabelę kodów kolorów rezystora i stwierdzamy, że brązowy ma pierwszą znaczącą wartość 1, a czarny ma drugą znaczącą wartość 0. Trzecie pasmo jest brązowe, co oznacza, że mnożnik wynosi 1. Korzystając ze wzoru, opór oblicza się zatem jako:
Ponieważ rezystor 3-pasmowy nie ma czwartego pasma tolerancji, przyjmuje się, że domyślna tolerancja wynosi 20%.

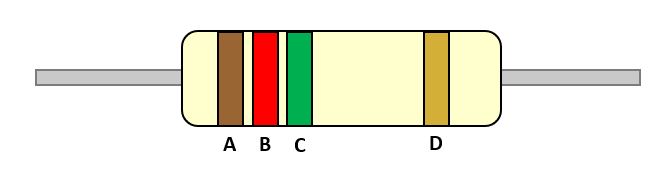

4-pasmowy kod koloru rezystora
Kod koloru rezystora 4-pasmowego jest najczęściej używanym rezystorem. Podobnie jak w przypadku rezystora 3-pasmowego, pierwsze dwa pasma zawsze podają pierwsze 2 cyfry wartości rezystancji. Trzecie pasmo reprezentuje mnożnik, a czwarte pasmo reprezentuje tolerancję.
AB × C ± D%
12× 105±5% =1,200 kΩ ± 5%
Zespoły:
A: 1.pasmo – 1.znacząca cyfra
B: 2. wstęga – 2. cyfra znacząca
C: 3. pasmo – mnożnik
D: 4 pasmo – tolerancja
W przypadku kodu koloru rezystora 4-pasmowego możemy zacząć od znalezienia pasma tolerancji, ponieważ zwykle jest on złoty lub srebrny. Pasmo tolerancji jest również łatwo identyfikowane ze względu na zwiększoną przerwę między pasmem tolerancji a pasmem mnożnika. W tym przykładzie jest to złoto, a zatem daje tolerancję ± 5%, gdy patrzymy na tabelę kodów kolorów rezystora. Zaczynając od drugiego końca, pierwsze pasmo jest w ten sposób identyfikowane jako brązowe, które ma pierwszą znaczącą cyfrę 1. Drugie pasmo jest czerwone i ma drugą znaczącą cyfrę 2. Trzecie pasmo jest zielone, co oznacza, że mnożnik wynosi 105. Formuła. Otrzymana rezystancja wynosi 12 × 105=1200 kΩ. Wreszcie, pasmo tolerancji, które zidentyfikowaliśmy jako złoto, daje wartość tolerancji ± 5%.
Czasami dla kodu koloru rezystora 4-pasmowego, pasmo tolerancji może pozostać puste, co daje rezystor 3-pasmowy. W takim przypadku wartość rezystancji pozostanie taka sama, z wyjątkiem tego, że tolerancja będzie wynosić ± 20%, tak jak w przypadku rezystora 3-pasmowego.
5-pasmowy kod koloru rezystora
Rezystory 5-pasmowe są rezystorami o większej precyzji i mają dodatkowe pasmo dla trzeciej cyfry znaczącej. W związku z tym pierwsze trzy pasma oznaczają znaczące cyfry oporu, a wszystko inne przesuwa się w prawo, co powoduje, że czwarte pasmo jest mnożnikiem, a piątym tolerancją.
ABC × D ± E%
475×100± 1% =475 Ω ± 1%
Zespoły:
A: 1.pasmo – 1.znacząca cyfra
B: 2. wstęga – 2. cyfra znacząca
C: 3. wstęga – 3. cyfra znacząca
D: czwarte pasmo – mnożnik
E: 5. pasmo – tolerancja
W tym przykładzie pasmo tolerancji jest brązowe i jest identyfikowane przez zwiększoną przestrzeń między nim a pasmem mnożnika. Z tabeli kodów kolorów odporności otrzymujemy wartość tolerancji ±1% dla brązu. Zaczynając od drugiego końca, pierwsze pasmo i drugie pasmo są żółte i fioletowe, co daje 1 pozycję, 2 cyfrę cyfry znaczącej odpowiednio 4 i 7. Dodatkowe trzecie pasmo jest niebieskie, więc trzecia cyfra znacząca to 5. Czwarte pasmo jest czarne i daje wartość mnożnika wynoszącą 100. Ze wzoru otrzymujemy wartość rezystancji 475 ×100= 475 Ω.
6-pasmowy kod koloru rezystora
Rezystor 6-pasmowy jest zasadniczo rezystorem 5-pasmowym z dodatkowym pierścieniem, który oznacza współczynnik temperaturowy lub czasami wskaźnik awaryjności. Najpopularniejszym kolorem szóstego pasma jest kolor brązowy (100 ppm/K), co oznacza, że na każde 10℃ zmiany temperatury wartość rezystancji zmienia się o 0,1%.
ABC × D ± E%, F
274×100± 2%, 250 ppm/K =274 Ω± 2%, 250 ppm/K
Zespoły:
A: 1.pasmo – 1.znacząca cyfra
B: 2. wstęga – 2. cyfra znacząca
C: 3. wstęga – 3. cyfra znacząca
D: czwarte pasmo – mnożnik
E: 5. pasmo – tolerancja
F: 6-te pasmo – współczynnik temperaturowy
W tym przykładzie pasma kodu koloru rezystora można pogrupować w 2 grupy zgodnie z odstępem między pasmem mnożnika a pasmem tolerancji. Umieść większą grupę po lewej, a mniejszą po prawej i odczytaj wartość rezystora od lewej do prawej. Ponownie sprawdzamy tabelę kodów kolorów rezystora dla czerwonego, fioletowego i żółtego, a pierwsze, drugie i trzecie pasmo dają odpowiednio cyfry znaczące 2,7 i 4. Czwarte pasmo jest czarne, co daje wartość mnożnika 100. W związku z tym otrzymamy wartość rezystancji 274 × 100= 274Ω. Piąte pasmo tolerancji daje wartość tolerancji ±2%. Szóste pasmo jest czarne i daje wartość współczynnika temperaturowego 250 ppm/K.
Wyjątki w zakresie koloru rezystora
Rezystory zeroomowe
Rezystory zeroomowe to rezystory, które można łatwo rozpoznać po ich pojedynczym czarnym pasku. Zasadniczo jest to linka druciana z jedyną funkcją łączenia ścieżek na płytce drukowanej. Ale dlaczego nie użyć do tego celu zwykłego przewodu połączeniowego?
Rezystory zeroomowe są identyfikowane przez ich pojedynczy czarny pasek
(Źródło: ES Mobile)
Powodem, dla którego są one ukształtowane tak, aby wyglądały jak rezystory, jest to, że komponenty w większości płytek drukowanych są umieszczane za pomocą automatycznych maszyn do wkładania, zamiast ręcznego umieszczania. Wyglądając jak rezystor, producenci mogą wykorzystać tę samą zautomatyzowaną maszynę do umieszczania komponentów na płytce drukowanej. Eliminuje to potrzebę oddzielnego urządzenia do instalowania przewodów połączeniowych.
Ponadto rezystory zeroomowe można łatwiej usunąć niż przewody połączeniowe. Dzięki temu w razie potrzeby można łatwo wprowadzić zmiany w projekcie. Rezystor zeroomowy można łatwo usunąć i wymienić na nowe elementy.
