Niekompletne złącza na płytce drukowanej-wave wady lutowania

Niekompletny filet lutowa jest często widoczny na płytach jednostronnych po lutowaniu falowym.

Na rysunku 1 stosunek ołowiu do otworu jest nadmierny, co utrudnia lutowanie. Istnieją również dowody rozmazu żywicy na krawędzi padu. Nawet w tym projekcie możliwe jest zwiększenie wydajności lutowania poprzez zmniejszenie kąta przenośnika z 6 do 4°. Zmniejsza to wydajność drenażu fali, ale może prowadzić do częstości występowania zwarcie. Zaobserwowano również zmniejszenie temperatury fali, aby przezwyciężyć problem.

Jako przewodnik, stosunek otworu do ołowiu jest zwykle średnicą ołowiu plus 0,010", co jest normalną wytyczną dla automatycznego wstawiania.

Stosunek ołowiu do otworu był w tym przypadku nadmierny

Niekompletne filety lutowane są spowodowane słabym stosunkiem otworu do ołowiu, stromymi kątami przenośnika, nadmierną temperaturą fal i zanieczyszczeniem krawędzi klocków.

Przykład pokazany na rysunku 1 jest wynikiem zadziorów na miedzianych podkładkach. Podczas wiercenia lub wykrawania, miedź na powierzchni płyty została odchylona w niektórych obszarach, co utrudniało lutowanie. To samo może wystąpić, jeśli żywica jest rozmazany na krawędzi klocków.

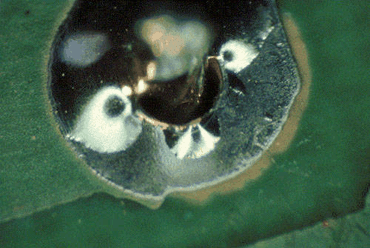

Zagrzebanie się na miedzianych podkładkach spowodowało tę wadę.

Co to jest paleta lutownicza falowego?

Palety lutowane są najbardziej niezawodną i niedrogą metodą lutowania komponentów przelotowych na płytkach drukowanych. ... Zapewniają ochronę termiczną obszarów płytek drukowanych, które są wrażliwe na ciepło. Oprawa lutowa na fali zapewnia wsparcie dla PŁYTKI DRUKOWANEJ w całym procesie lutowania falowego.
