Jakie są rodzajePodajniki do montażu powierzchniowego SMT?
1. Podajnik taśmowy
Podajnik taśmowy jest powszechnie stosowany w standardowym podajniku typu Mounter, tradycyjna konstrukcja koła, pazura, typu pneumatycznego i elektrycznego o wielu podziałkach, obecnie rozwinęła się w precyzyjny typ elektryczny. Precyzyjny typ elektryczny i tradycyjna konstrukcja w stosunku do sposobu, dokładność transmisji jest wyższa, większa prędkość podawania, bardziej zwarta konstrukcja, bardziej stabilna wydajność, znacznie poprawiająca wydajność produkcji.
Podstawowa szerokość materiału taśmy to: 8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm i 52 mm oraz inne typy, skok 2 mm, 4 mm, 8 mm, 12 mm i 16 itd.; średnica szpuli 7 cali i 13 w dwóch rodzajach.
2. Podajnik tacowy, podajnik dyskowy
Można podzielić na strukturę jednowarstwową i strukturę wielowarstwową. Jednowarstwowy podajnik tacowy montowany jest bezpośrednio na ramie podajnika do montażu powierzchniowego, zajmując więcej niż jedną złą pozycję, a zastosowanie do materiału typu taca to niewiele. Wielowarstwowy podajnik tacki ma wielowarstwową automatyczną tacę transferową, zajmuje mało miejsca, zwarta konstrukcja, bardziej pasuje do materiału tacki, elementy tac są głównie przeznaczone dla różnych elementów układów scalonych IC.
Podczas stosowania materiałów na paletach należy zwrócić uwagę, aby narożniki dużych rur były odsłonięte, aby zapobiec uszkodzeniu właściwości mechanicznych i elektrycznych spowodowanym transportem i użytkowaniem. W przypadku korzystania z komponentów TQFP, PQFP, BGA, TSOP i SSOP na tacy, rozmiar tacy może wynosić do 150 mm x 330,2 mm i wysokość 25,4 mm. Warto zauważyć, że podajnik tac może być nie tylko dostarczany do urządzenia do montażu powierzchniowego w celu pobrania komponentów, ale może również służyć jako potencjalna stacja rzucania cennych komponentów.
3. Podajnik kijów
W podajnikach rurowych zwykle stosuje się podajnik wibracyjny, aby zapewnić, że składniki w rurze będą w dalszym ciągu wchodzić do głowicy łatarki w celu wchłonięcia pozycji. Zwykle w tym sposobie podawania stosuje się PLCC i SOIC. Podajnik rurowy ma dobrą ochronę sworzni składowych, stabilność i standaryzacja jest słaba, wydajność produkcji na dole cech.
4. Podajnik masowy (Wibracyjne Fiducials)
Podajnik luzem, znany również jako materiał podajnika wibracyjnego, działa tak, że komponenty są swobodnie ładowane do uformowanego plastikowego pudełka lub torby za pomocą podajnika wibracyjnego lub elementów rury podajnika z kolei do urządzenia montażowego, ten sposób jest zwykle używany w komponentach półprzewodnikowych MELF i małych obudowach, ma zastosowanie wyłącznie do płci komponentów prostokątnych i kolumnowych i nie ma zastosowania do płci komponentów. Charakterystyka: Podajnik wibracyjny jest droższy.
5. Podajnik wibracyjny
Specjalna ulotka, wymaga dostosowania, obecna produkcja jest lepsza.

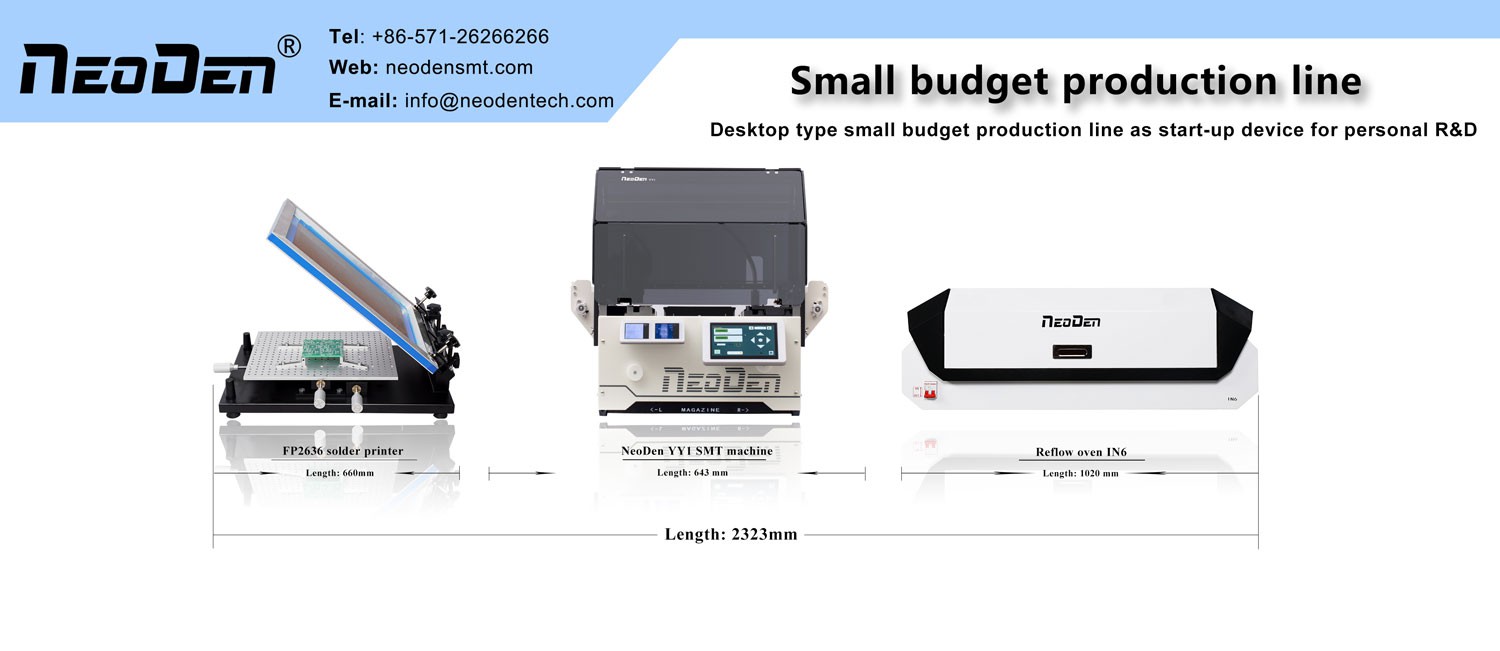

SpecyfikacjaUchwyt do montażu powierzchniowego NeoDen YY1
1. Obsługuje podajnik składników luzem, podajnik pasków i podajnik tac IC.
2. Mały rozmiar z wydajnymi magazynkami i nowo zaprojektowanymi podajnikami taśmy umożliwiającymi elastyczną obsługę konfiguracji dużych szpul z taśmą, łatwą instalacją i wygodną wymianą szpul z taśmą, aby zapewnić najbardziej doskonałe rozwiązanie spośród wszystkich maszyn klasy podstawowej o niższym budżecie, ale większej stabilności.
3. Nowo zaprojektowany podajnik sztyftowy o kompaktowym kształcie jest doskonale kompatybilny z systemem podajnika taśmowego.
4. Pojemność podajnika
Podajnik taśmy: 52 (wszystkie 8mm)
Podajnik kijów: 4
Elastyczny podajnik: 28
Podajnik masowy: 19
