Neoden 3V Desktop LED Pick and Place Machine
Krótkie wprowadzenie
W porównaniu z poprzednią wersją TM245P, Neoden 3V przyjmuje kamerę wysokiej rozdzielczości, która może zamontować większość rodzajów komponentów, w tym mikro wiórki, takie jak 0402, ICS drobnokrotnych, takich jak QFN i tak dalej; A przy dużej prędkości i dokładności, niewielkiej objętości, niskiej mocy, stabilnej wydajności i łatwej operacji, Neoden 3V zaangażowany w tworzenie największej wartości i próba spełnienia wszystkich wymagań klientów w rzeczywistej produkcji .
Funkcja
Ganter (2 głowy)
System widzenia skierowany w górę
System operacyjny Windows XP (Nova)
Obsługi: krojona taśma, luźna, rurka i taca
Zatwierdzenia: Tuv Nord CE
Specyfikacja
|
Nazwa produktu |
Neoden 3V Desktop LED Pick and Place Machine (Standard) |
|
Liczba głów |
2 |
|
Wyrównanie |
Wizja |
|
Obrót |
± 180 stopni |
|
Szybkość umieszczenia |
5000 cph (bez widzenia); 3500 cph (z widzeniem) |
|
Pojemność podajnika |
Podajnik taśmy: 24 (wszystkie 8 mm) |
|
Wibracje podajnik: 0 ~ 5 |
|
|
Podajnik tacki: 5 ~ 10 (Obsługiwane dostosowanie) |
|
|
Wymiar planszy |
Maksymalnie: 320*420 mm |
|
Zakres komponentów |
Najmniejsze komponenty: 0402 |
|
Największe komponenty: TQFP144 |
|
|
Maksymalna wysokość: 5 mm |
|
|
Liczba pomp |
3 |
|
Dokładność umiejscowienia |
± 0,02 mm |
|
System działający |
Windows XP-NOVA |
|
Moc |
160~200W |
|
Dostawa energii elektrycznej |
110V/220V |
|
Rozmiar maszyny |
820 (l)*650 (w)*410 (h) mm |
|
Rozmiar pakowania |
1001 (l)*961 (w)*568 (h) mm |
| N.W./G.W. |
55 kg/80 kg |
Bliższe dane
System pełnej wizji 2 głów
2 bardzo precyzyjne głowice umieszczania z rotacją ± 180 stopni
Zaspokoić potrzebę szerokiego zakresu komponentów
Opatentowana automatyczna skrzynka Peel
Opatentowane siłowniki elektromagnetyczne
Co oszczędza więcej czasu i wysiłku
Elastyczne pozycjonowanie PCB
Gdziekolwiek chcesz umieścić PCB i bez względu na kształt
Twoja płytka PCB jest dobrze obsługiwana
Zintegrowany kontroler
Bardziej stabilna wydajność i łatwiejsza do konserwacji .
Mark Point
Na pojedynczej płytce drukowanej
Dotyczy to głównie na pojedynczej płytce drukowanej lub na całej płycie, która składa się z kilku samych płyt (weź je jako pojedynczą płytę) . Zasadniczo musimy ustawić punkty 2-3 .
Na panelowanym płytce PCB
Dotyczy to głównie na wielu, identycznych płytkach PCB, to znaczy, gdy zamontować każdą małą panelową płytkę PCB, maszyna skanuje punkty oznaczenia każdej małej paneli PCB . Największą zaletą jest to, że jeśli każda mała panelowa PCB ma niewielkie odchylenie kąta, użyje punktu znaku PCB, będzie zmniejszyć odchylenie podczas wyboru i miejsca .}
Nasza usługa
1. Więcej profesjonalnej usługi w opakowaniach i drukowaniu Produkty eksportowania .
2. Lepsze umiejętności produkcyjne .
3. różne termin płatności do wyboru: t/t, Western Union, L/C, PayPal .
4. Wysoka jakość/bezpieczna cena/konkurencyjna cena .
5. Dostępne małe zamówienie .
6. Szybka odpowiedź .
7. Bardziej bezpieczny i szybki transport .

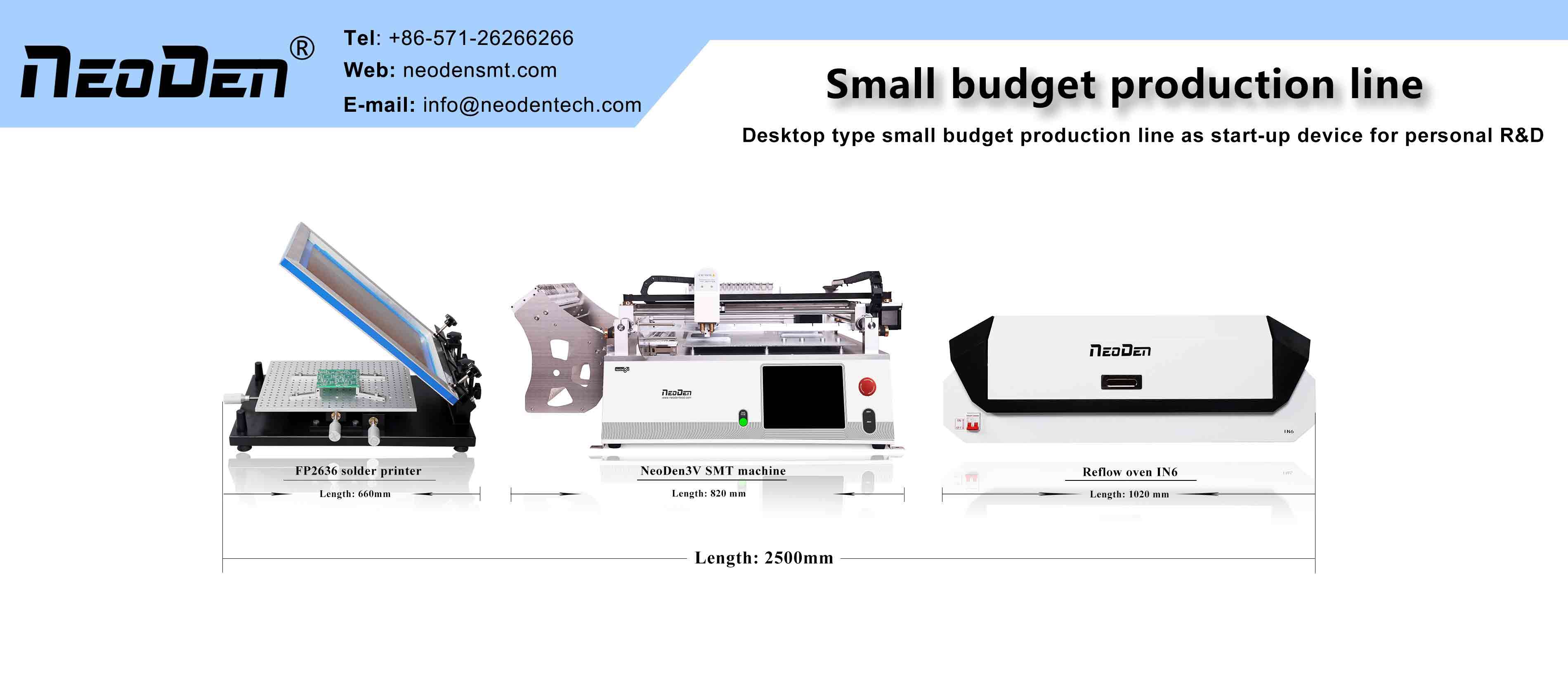

Zapewnij kompleksową linię produkcyjną montażu SMT
Szczególnie dobry wybór dla klientów, którzy wolą w prototypowym projekcie jako urządzenie startupowe ., jeśli potrzebujesz, zapraszamy do COANTACT US .
FAQ
Q1:Kiedy mogę uzyskać cytat?
Odp.: Zazwyczaj cytujemy w ciągu 8 godzin po otrzymaniu zapytania . Jeśli jesteś bardzo pilny, aby uzyskać cenę, powiedz nam, abyśmy zastanowili się nad priorytetem zapytania .
Q2: Jakie masz warunki dostawy?
Odp.: Akceptujemy EXW, FOB, CFR, CIF itp. . Możesz wybrać ten, który jest dla Ciebie najwygodniejszy lub opłacalny .
Q3: Czy mogę odwiedzić Twoją fabrykę?
Odp.: Z pewnością serdecznie witamy Twoje przybycie, zanim wystartujesz z kraju, daj nam znać .
Pokazamy Ci drogę i zorganizujemy czas, aby cię odebrać, jeśli to możliwe .
