Linia montażowa PCB SMD o wysokiej precyzji
NeoDen7 został wycofany. Szukasz aktualizacji?
Odkryj NeoDen9- potężniejsza i lepsza alternatywa, która jest idealnym wyborem dla Twoich potrzeb.
Linia do precyzyjnego montażu płytek SMD= Drukarka szablonowa YS350 + przenośnik J08 smt + maszyna pick and place Neoden7 smt + przenośnik J08 smt + piec do lutowania rozpływowego T5L
Drukarka szablonowa YS350:
Rozmiar PCB: maks.: 400 * 240 mm
Obszar drukowania: 500 * 320 mm
System stały na PCB: Pozycjonowanie pinów
Rozmiar ramy: L(550-650)*W(370-470)
Regulacja do stołu: przód/tył ± 10 mm, lewo/prawo ± 10 mm
Dokładność drukowania: ± 0,2 mm Dokładność powtarzania: ± 0,2 mm
Grubość PCB: 0,2-2,0 mm
Źródło powietrza: 4-6kg/cm2
Zasilanie: AC220V 50HZ
Wymiar: L800*W700*H1700
Rozmiar opakowania: 1050*900*1850
Masa netto: 230kg
Waga brutto: 280 kg

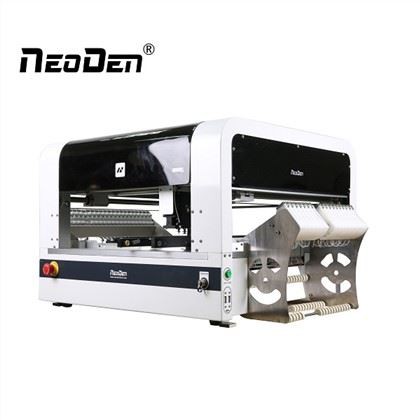

Moduł montażu chipów NeoDen7:
Funkcja:
1. Zintegrowany latający system wizyjny
2. Serwosilnik Panasonic, sprzężenie zwrotne położenia z 2-mikronowej skali liniowej w połączeniu z precyzyjną głowicą umieszczającą
3. 6 jednoczesne podnoszenie-resztek
4. Maksymalna prędkość do 14 000 cph
5. GUI (graficzny interfejs użytkownika) w swojej klasie wykorzystujący oprogramowanie oparte na systemie Windows umożliwia programowanie w ciągu kilku minut
6. Podajniki pneumatyczne YAMAHA 8mm/12mm/16mm/24mm
7. Dostępna maksymalna. 64szt. podajników taśmowych
8. Obsługuje szeroką gamę komponentów od 0402' do 40X40mm IC (rozstaw przewodów 0,4mm), rodzaje diod LED, złącza itp.
9. Podeprzyj ciętą taśmę, opakowanie tubowe lub element opakowania tacki.
Parametry techniczne:
| Ilość głowicy dyszy | 6 | Wyrównanie | Latająca kamera wizyjna |
| Silnik napędowy | Silnik serwo Panasonic A6 | Maksymalna prędkość | 14 000 CPH |
| Maksymalna pojemność podajnika taśmy | 64 | Najmniejszy element | 0402' |
| Inny podajnik | Podajnik tacowy, podajnik wibracyjny (do wyboru) | Największy rozmiar | 40*40mm (skok ołowiu 0,4mm) |
| Obszar umieszczenia | 630*300mm (opcjonalnie 1200mm) | Maksymalna wysokość | 10 mm |
| Źródło powietrza | 0,6 MPa | Zasilanie | 220v/ 110v |
| Rozmiar opakowania | 142*122*166,5 cm | N.W/ G.W. | 280 kg/360 kg |
| Model | NeoDen7 |
Film z opiniami klientów:
1.https://drive.google.com/open?id=1zNlqHOnFmXRSSJbu6NRxwlKI-KiXUSWQ
2.https://drive.google.com/open?id=1WtwDgiMjFgYHF3WoY6aSvnYqMXCKTj8-
3.https://drive.google.com/open?id=164WBltxP1xbb5WDVFail1YESAUIsRcAY
4.https://drive.google.com/file/d/1TUa5GmkzbBzk5NOOPSuRPlvRqjihIb7k/view?usp=udostępnianie
Przenośnik J08 SMT:
Przenośnik SMT Parametr:
|
Zasilanie |
Jednofazowe 220 V 50/60 Hz 100 W |
|
Długość przenośnika |
80cm |
|
Pas transportowy |
Pasek ESD |
|
Prędkość przenoszenia |
0,5 do 400 mm/min |
Specyfikacja przenośnika SMT:
|
Rozmiar opakowania (cm) |
87*72*24 |
|
Dostępna szerokość PCB (mm) |
30-300 |
|
Dostępna długość PCB (mm) |
50-320 |
|
GW (kg) |
49 |
Piec do lutowania rozpływowego T5L:
Długość*szerokość*wysokość (mm): 1800*600*1220mm
Moc szczytowa (KW): 7,8
Moc robocza (KW): 3,5
Napięcie wejściowe (V): 220/380
Szerokość przenośnika (mm): 300
Standardowa maksymalna wysokość (mm): 25 mm;
Maksymalna prędkość przenośnika (mm): 1000
Rozmiar opakowania: 1890*690*1280mm
Masa brutto: 220 kg
NeoDen oferuje kompletne rozwiązania linii montażowych smt, w tym piec rozpływowy SMT, maszynę do lutowania na fali, maszynę pick and place, drukarkę pasty lutowniczej, moduł ładujący PCB, moduł rozładowujący PCB, moduł do montażu chipów, maszynę SMT AOI, maszynę SMT SPI, maszynę SMT X-Ray, wyposażenie linii montażowej SMT, sprzęt do produkcji PCB części zamienne smt itp. wszelkiego rodzaju maszyny SMT, których możesz potrzebować. Skontaktuj się z nami, aby uzyskać więcej informacji:
Hangzhou NeoDen Technology Co., Ltd
Sieć:www.neodentech.com
E-mail:info@neodentech.com
