Duży przemysłowy piec rozpływowy

Opis

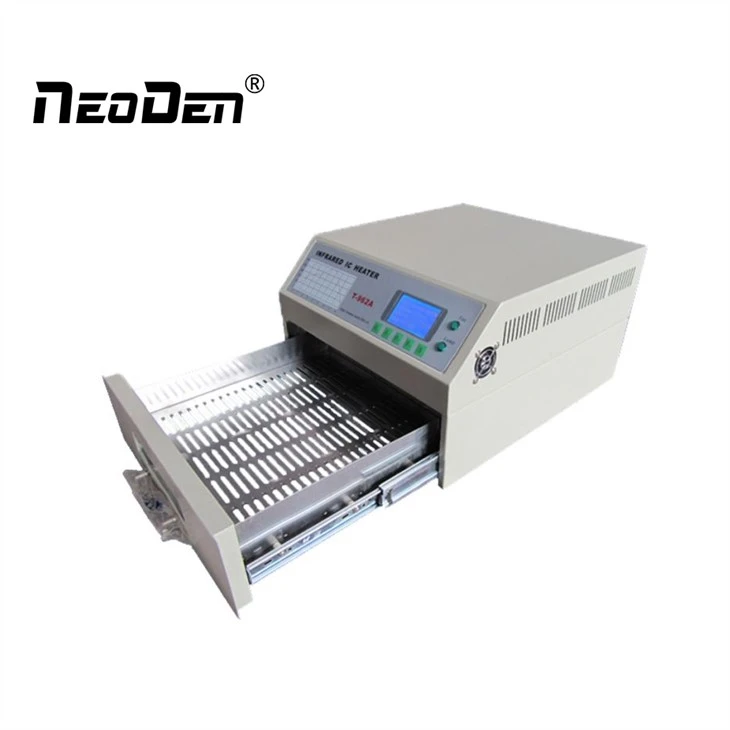

INFRARED IC HEATER T962A to piec rozpływowy sterowany mikroprocesorem. Może służyć do efektywnego lutowania różnych elementów SMD i BGA. Cały proces lutowania można przeprowadzić automatycznie i jest bardzo łatwy w użyciu. Ta maszyna wykorzystuje potężną emisję podczerwieni i cyrkulację strumienia gorącego powietrza, dzięki czemu temperatura jest utrzymywana bardzo dokładnie i równomiernie.

Szuflada z okienkiem jest przeznaczona do przechowywania obrabianego przedmiotu i umożliwia bezpieczne techniki lutowania oraz manipulację SMD/BAG i innymi małymi częściami elektronicznymi zamontowanymi na zespole PCB. T962A może być używany do automatycznego przerabiania lutu w celu korygowania złych połączeń lutowanych, usuwania/wymieniania złych komponentów i tworzenia małych modeli inżynierskich lub prototypów.

Cechy

(1) duży obszar lutowania na podczerwień

Powierzchnia panelu szuflady: 300*320mm; drastycznie zwiększa to zakres użytkowania tej maszyny i czyni ją ekonomiczną inwestycją.

(2) Wybór różnych cykli lutowania

Parametry ośmiu cykli lutowania są wstępnie zdefiniowane, a cały proces lutowania może zostać zakończony automatycznie od wstępnego podgrzewania, namaczania i ponownego rozpływu do schłodzenia.

(3) Specjalne nagrzewanie i wyrównanie temperatury we wszystkich projektach

Wykorzystuje do 1500 W energooszczędnego ogrzewania na podczerwień i cyrkulacji powietrza do ponownego przepływu lutowia.

(4) ergonomiczny kształt, praktyczny i łatwy w obsłudze

Dobra jakość wykonania, ale jednocześnie niewielka waga i niewielkie rozmiary pozwalają na łatwe ustawienie T962A na stole podczas transportu lub przechowywania.

(5) Duża liczba dostępnych funkcji

T962A może lutować większość małych części płytek PCB typu boss-eyed lub double face, na przykład CHIP, SOP, PLCC, QFP, BGA itp. Jest to idealne rozwiązanie do przeróbek od pojedynczych serii do produkcji małych partii na żądanie.

Parametry

Napięcie zasilania: AC220V/50Hz, AC110V/60Hz

Moc wygaszania: 1500 W

Maksymalny obszar lutowania: 300 × 320 mm

Zakres temperatur: 0 ℃-280 ℃

Czas cyklu: 1～8 min

GW: 15 kg

Rozmiar opakowania: 51x45x33 cm

Wybór cyklu fali:

Po udostępnieniu ośmiu różnych fal, wybierz jedną zgodnie z twoją prośbą. Naciśnij F1/F2, aby wybrać inną falę, naciśnij F3, aby zajrzeć do innego parametru fali, naciśnij 4, aby potwierdzić wybraną falę.

Fala pierwsza, użyj tego samego z 85Sn/15Pb 70 Sn/30Pb

Fala druga, użyj tego samego z 63Sn/37Pb 60 Sn/40Pb

Fala trzecia, użyj tego samego z Sn/Ag3.5; Sn/Cu 75 Sn/Ag4.0/Cu.5

Fala czwarta, użyj tego samego z Sn/Ag2.5/Cu.8/Sb.5; Sn/Bi3.0/Ag3.0

Fala piąta, użyj tego samego z Standardem czerwonej gumy jest stała, aby zmienić falę temperatury, Heraeus PD955M.

Fala szósta& siedem& osiem, użyj tego samego z Płytka drukowana powraca, aby naprawić itp.

Fala siedem& osiem, użyj tego samego z konfiguracją cyklu fali samodzielnie.

Instrukcja obsługi

(1) Umieść produkt do obróbki w szufladzie, zamknij szufladę i naciśnij F1, aby włączyć. Automatyczne wykonanie dokonuje wyboru fali upałów, pokazuje aktualny czas wykonania, temperaturę wykonania i temperaturę pomiaru na ekranie LCD oraz automatyczną kolejność formowania fali.

(2) Cały proces jest pod twoim nadzorem i kontrolą, możesz zobaczyć produkt przez okno szuflady i możesz zobaczyć dane na ekranie LCD. Jeśli fala nie przyniesie pożądanego rezultatu, prosimy o samodzielne zmodyfikowanie danych w dowolnym momencie.

(3) Wstępnie ustawiony cykl fali jest zgodny z temperaturą wymaganą przez różne pasty lutownicze. Możesz wstępnie ustawić inny cykl fal zgodnie ze swoimi potrzebami.

(4) W trakcie tego procesu możesz nacisnąć „S”, aby wymusić zatrzymanie; po zakończeniu wentylator wyciągowy będzie działał automatycznie, aby ostygnąć;

możesz też wymusić włączenie wentylatora wyciągowego.

(5) Jeżeli po zakończeniu lutowania pojawią się jakiekolwiek wady lub skazy, można je sprzedać ponownie automatycznie lub ręcznie.

Sugestie operacyjne

(1) Aby zaspokoić potrzebę lutowania obu stron PCB, w maszynie znajduje się specjalnie zaprojektowany kanał wentylatora. Gdy obie strony PCB mają dużą różnicę temperatur, może sprzedać łatkę z jednej strony, a jednocześnie może zachować również drugą stronę PCB. Aby zadowolić lutowanie małej płytki, przy lutowaniu małej płytki i kulki lutowniczej należy wstępnie założyć płytkę PCB o wymiarach 10cm x 10cm. Sprawi to bardzo dobrze efekt lutowania.

(2) Podczas korzystania z urządzenia należy je wstępnie podgrzać, jeśli otoczenie ma niską temperaturę lub wysoką wilgotność. Metoda:

po wybraniu cyklu fali, po raz pierwszy uruchom maszynę bez niczego w szufladzie.

(3) Uwaga: Ta maszyna nie może być używana do lutowania elementów (takich jak chipy z metalową osłoną z silnego materiału odblaskowego) i "plastikowej płytki wtykowej", która nie może być podgrzana do temperatury 250 stopni Celsjusza.

(4) Aby zmierzyć temperaturę maszyny, wystarczy użyć standardowego termometru. Przymocuj sondę do czoła płytki PCB (upewnij się, że jest skierowana we właściwy sposób), następnie włóż płytkę PCB do szuflady, zamknij szufladę. W ten sposób uzyskasz rzeczywistą temperaturę.

Codzienna konserwacja

(1). Zawsze utrzymuje szufladę w czystości

(2). Okresowo czyścić okienko obserwacyjne szuflady.

Ostrożność

(1) po użyciu nie wyłączaj natychmiast zasilania. Upewnij się, że maszyna wystarczająco ostygnie przed wyłączeniem. .

(2) Upewnij się, że maszyna jest umieszczona w bardzo dobrze wentylowanym miejscu.

(3) Odłącz maszynę od sieci, gdy nie jest używana przez dłuższy czas.

(4) Nie otwieraj ani nie demontuj obudowy maszyny.
