Maszyna Pick and Place z latającą kamerą do masowej produkcji SMT
NeoDen7 został wycofany. Szukasz aktualizacji?
Odkryj NeoDen9- potężniejsza i lepsza alternatywa, która jest idealnym wyborem dla Twoich potrzeb.
Maszyna Pick and Place z latającą kamerą do masowej produkcji SMT
Funkcja Pick and Place Machine z latającą kamerą
1. Zintegrowany latający system wizyjny
2. 6 Jednoczesne podniesienie-głowy
3. Stawki za umieszczanie do 14 000 cph
4. Do 64 (wszystkie w szerokości 8 mm) podajników taśm
5. Dokładnie umieszcza szeroką gamę komponentów, w tym złącza 0402, LED, BGA, QFP o rozstawie 0,4 mm, SMT i wiele innych
6. Napędzany serwo Panasonic
Parametry techniczne maszyny Pick and Place
|
Maksymalny wymiar płytki |
630*300 mm (opcjonalnie 1200 mm) |
|
Liczba głów |
Głowica umieszczająca: 1 Dysza: 6 |
|
Maksymalna pojemność podajnika taśmy |
64 (podajnik 8mm lub 12mm) |
|
Odpowiedni rozmiar podajnika szpuli z taśmą |
8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm, 56 mm |
|
Średnia prędkość rozmieszczania |
13 500 CPH |
|
Numer wizji |
8 (1 kamera referencyjna, 6 kamer latających, 1 kamera IC) |
|
Zakres komponentów |
Najmniejsze komponenty: 0402, TQFP, QFN, BGA i inne konwencjonalne komponenty |
|
Numer podajnika |
Podajnik taśmy: 64 |
|
Rezolucja |
Oś X/Y: 0,01 mm, oś Z: 0,1 mm |
|
Obrót |
± 180 stopni (360 stopni) |
|
Dokładność umieszczenia |
0,01 mm |
|
Zasilanie |
AC220V/110V |
|
Moc |
500W |
|
Rozmiar maszyny |
1420*1220*1665mm |
|
Źródło powietrza |
Powyżej 0,6 MP |
Lista dysz
|
Model |
Zalecenie (system imperialny) |
|
CN030 |
0201 |
|
CN040 |
0402 (optymalny) |
|
CN065 |
0402,0603 itd. |
|
CN100 |
0805, dioda, 1206,1210 itp. |
|
CN140 |
1206,1210,1812,2010, SOT23,5050 itd. |
|
CN220 |
Układy scalone serii SOP, SOT89, SOT223, SOT252 itp. |
|
CN400 |
Układy scalone od 5 do 12 mm |
|
CN750 |
Układy scalone większe niż 12 mm |
|
YX01 |
3528serice Miękki koralik |
|
YX02 |
Koraliki do lamp o dużej mocy |
|
YX03 |
Chipy i BGA od 11mm do 17mm BGA |
|
YX04 |
Chipy i BGA większe niż 17 mm |
|
YX05 |
Dioda okrągła 4148 |
|
YX06 |
Dioda LED w kształcie kuli 3535 (wysokość sferyczna 1,4 mm, wysokość całkowita 1,9 mm) |
NeoDen to niezawodny producent z 10-letnim doświadczeniem. Do tej pory eksportowaliśmy do ponad 130 krajów i 10000+ zestawów maszyn na całym świecie, co pozwoliło nam zbudować dobrą reputację na rynku. Jesteśmy w dobrej sytuacji, nie tylko dostarczamy maszyny-wysokiej jakości, ale także zapewniamy doskonałą-obsługę posprzedażową. Dobrze-wyszkolony inżynier zapewni Ci wszelkie wsparcie techniczne.
Zhejiang NeoDen Technology Co., Ltd
Sieć:www.neodentech.com
E-mail:info@neodentech.com
Jeśli potrzebujesz małej linii, mamy dla Ciebie również wiele opcji.
Zapewnij jedną-linię produkcyjną do montażu SMT
Informacja zwrotna
Jeszcze raz dziękuję za pomoc we wszystkim. Było to trochę wyzwanie, ale poradziłeś sobie o wiele lepiej.
Naprawdę doceniam Twoje zrozumienie i cierpliwość. Wspomniałem o tej sytuacji kilku moim-współpracownikom i oni również są pod wrażeniem świadczonych przez Państwa usług.
Mam nadzieję, że w przyszłości uda mi się pozyskać od nich jakieś interesy. To doświadczenie pokazało mi, że nawet w trudnej sytuacji Twoja firma okazała wsparcie, a to wiele dla mnie znaczy.
Niewiele firm byłoby tak wyrozumiałych i dbało o interesy klientów jak Ty. Nie zostanie to zapomniane.
Zapewnię, że przekażę to kilku innym osobom, aby wiedziały o Twojej firmie i usługach.
-- Paweł
Ogólnie jesteśmy całkiem zadowoleni z naszej maszyny. Montujemy bardzo złożone płytki z dużą ilością komponentów 0201, 0,5 QFN, a nawet niektórych 0,4 BGA.
— Mario van Asselt
Maszyna jest świetna i jak dotąd jesteśmy z niej bardzo zadowoleni.
--Ian
Poza tym, dla Twojej wiadomości, nie mieliśmy problemu z umieszczeniem elementu 0,4 mm. NeoDen 4 działa bez zarzutu za każdym razem.
—Shane Goedvolk
Dlaczego warto używać SMT?
Elektronika dążąca do perforowanej miniaturyzacji, wcześniej używany element wtykowy-nie mógł być mniejszy.
Funkcja elektroniki jest pełniejsza, nie ma już elementu przebijającego układu scalonego (IC), szczególnie-w przypadku dużych, wysoce zintegrowanych układów scalonych, konieczne są elementy do montażu powierzchniowego.
Produkcja seryjna i automatyzacja fabryki wymagają niskich-kosztów i dużych-nakładów produkcji wysokiej jakości produktów, które spełniają potrzeby klientów i zwiększają ich konkurencyjność.
Rozwój komponentów elektronicznych, rozwój układów scalonych (IC), różnorodne zastosowania materiałów półprzewodnikowych.
Aby podążać za międzynarodowym trendem, konieczna jest elektroniczna rewolucja w nauce i technologii.
O nas

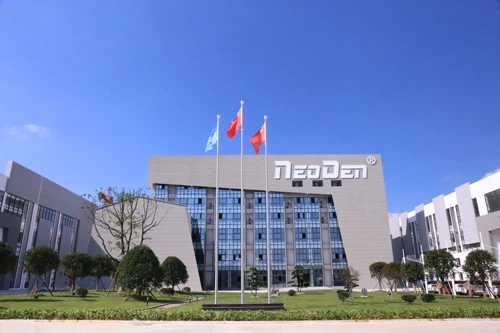

fabryka
