SMT Pick and Place Machine dla PCBA
Maszyna pick and place z systemem wizyjnym, typ o wysokiej precyzji (z szynami)
Model nr: Neoden 4
Jak pokazano na górze, jest to tylko przykład kompletnej konfiguracji maszyny, większy wybór dla klientów,
1. mógł wybrać maszynę bez szyn.
2. może wybrać rozmiar podajnika: 8 mm, 12 mm, 16 mm, może mieć różne rozmiary i kombinację ilości.
3. Modyfikator stołu roboczego i komputera mógł wybrać lub nie.
Cechy
1. z systemem wizyjnym przemysłowa kamera CCD o dużej szybkości zapewnia wysoką dokładność.
2. Podwójne szyny online pomagają w ciągłym automatycznym podawaniu podczas montażu.
3. Prędkość z wizją: 5000cph
4. Podeprzyj długi pasek LED 1,2m
5. Wiodąca technologia relokacji punktów w linii SMT.
6. 4 głowice montażowe, obrót o 360 stopni
7. Wspieraj komponenty 0201, BGA, SOT{2}}, QFN itp., które wymagają wysokiej precyzji
8. na oknach bazowych
Specyfikacje
| Liczba głów | 4 (z włączonym widzeniem) | Dokładność pozycjonowania | plus /-0.02MM |
Współczynnik miejsca docelowego (w warunkach testu fabrycznego) | z wizją: 5000cph | Powtarzalność XY | plus /-0.02MM |
| Pojemność podajnika | PODAJNIKI TAŚMY: 48 PODAJNIKI WIBRACYJNE: 5 | Obowiązujący obszar PCB | Z szynami wewnętrznymi: 270x1500mm |
| Pojemność tacy IC/IC | 5 | Obszar umieszczenia | Bez wafla Taca: 310x1500mm |
| Rozmiary komponentów z wizją | Najmniejszy rozmiar komponentu: 0201 | Z 1 tacą na wafle: 140x1500mm | |
| Największy rozmiar komponentu: TQFP240 | Zasilacz | 110v/220v | |
| Wysokość komponentu | 5 mm | Moc | 180w |
| Rezolucja | oś X/Y: {{0}},01 mm; Oś Z: 0,1 mm | Wymiary zewnętrzne | Maszyna: 87*68*48 CM Rozmiar opakowania: 94*74*65 CM |
| Obrót | 360 stopni | Waga | Waga netto: 60 kg Waga brutto: 80KGS |
Detale
Kamera w górę iw dół
Zabierz ci wysoką dokładność podczas umieszczania.

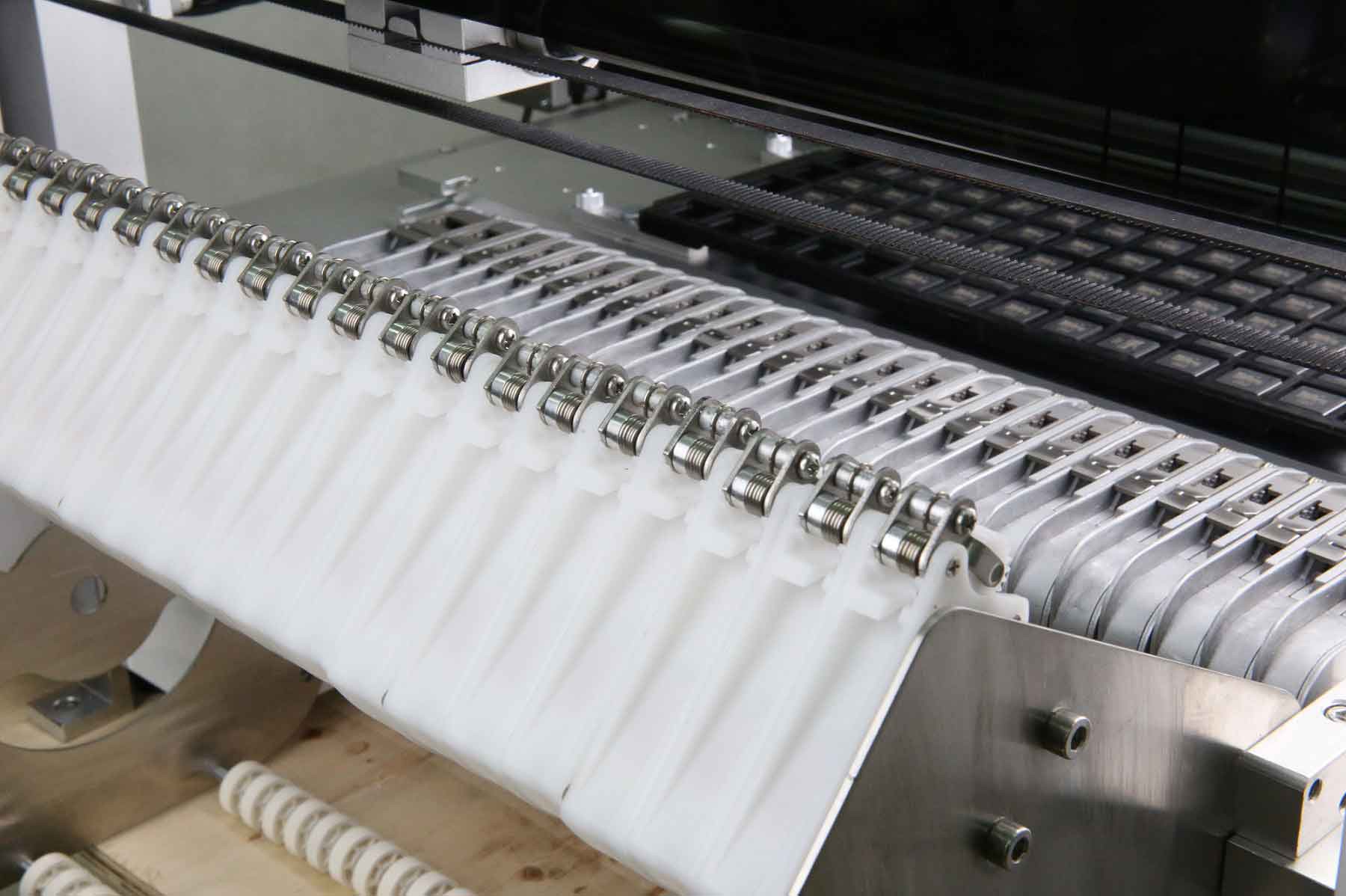

Pudełko do obierania i pudełko do karmienia
Własne patenty, realizujące automatyczne obieranie i płynne podawanie.
Podwójne szyny
Podwójne szyny pomagają w ciągłym automatycznym podawaniu deski,
poprawić zdolność produkcyjną.
4 głowice montażowe
Zaprojektowany w wersji podwieszanej, w pełni symetrycznej.
Zamontuj w tym samym czasie o 360 stopni.
Gwarancja
2 lata od czasu zakupu i wsparcia serwisowego przez całe życie, dostarczaj klientom pytania i odpowiedzi online, wsparcie w rozwiązywaniu problemów.
Wysyłka
Dostarczone w drewnianej skrzynce przez DHL w ciągu 5 dni roboczych.
Akcesoria
1) Podnieś i umieść maszynę NeoDen4: 1
2) Dysza: łącznie 6 (CN065=2, CN140=2, CN400=1, CN220=1)
3) Dysk Flash 8G: 1
4) Przewód zasilający (5 m): 1
5) Szkolenie wideo: 1
6) Dwustronna taśma klejąca: 2
7) Zestaw kluczy imbusowych: 5
8) Skrzynka narzędziowa: 1
9) Stojak na szpulę: 1
10) Podajnik wibracyjny: 1
11) Instrukcja obsługi: 1
