Drukarka sitodrukowa SMT
Sitodrukarka NeoDen FP2636 SMT
Cechy
1. Oznaczenie literowe dla każdego uchwytu regulacyjnego, lepsze i łatwiejsze w obsłudze.
2. Prosty wałek tłumiący; upewnij się, że rama stała szablonu może być zamocowana pod dowolnym kątem, aby poprawić wygodę podczas pracy.
3. Wsporniki L i kołki do mocowania PCB, przeznaczone do mocowania i drukowania wielu typów płytek PCB, bardziej elastyczne i wygodne.
Specyfikacja
Nazwa produktu | Sitodrukarka NeoDen FP2636 SMT | Grubość PCB | 0- 0,8" - 0-20mm |
Maksymalny rozmiar PCB | 11"×15" - 280×380 mm | Wysokość platformy | 7,5" - 190mm |
Minimalny rozmiar PCB | {{0}},4"× 0,2" - 10×5 mm | Powtarzalność | ±0,01 mm |
Rozmiar szablonu ekranu | 10"×14" - 260×360 mm | Maksymalny kąt obrotu | ±15 stopni |
Szybkość drukowania | Kontrola pracy | Tryb pozycjonowania | Otwór zewnętrzny/referencyjny |
Detale
Linijki ze stałą ramką szablonową
Linijki ze stałą ramką szablonową dla linii odniesienia
Wygoda obsługi
1. Prosty wał tłumiący
2. Wsporniki L i kołki do mocowania płytki drukowanej
Uchwyt regulacyjny
1. Uchwyt regulacyjny z gwintem T
2. Osiągnięto minimalny skok przewodu 1 mm
3. Oznaczenie literowe dla każdego uchwytu regulacyjnego
standardowe akcesoria
Pudełko na akcesoria
Nóż do mieszania, ostrze skrobaka
Instrukcja użytkownika
I. Przygotowanie:
Drukarka szablonowa FP2636, szablon bezramowy, płytka drukowana, pudełko z akcesoriami, pasta lutownicza, nóż mieszający, ostrze skrobaka
II. Zainstaluj szablon bezramowy:
Poluzuj cztery „śruby ustalające”, ustaw „tylną płytę mocującą szablon” w odpowiedniej pozycji, poluzuj 8 śrub na przedniej i tylnej płycie mocującej szablon, włóż „bezramowy szablon”, dokręć śruby.
III. Umieść płytkę drukowaną:
Zamontuj cztery „gniazda w kształcie litery L” i „kołki pozycjonujące” zgodnie z rzeczywistymi otworami pozycjonującymi na płytce drukowanej. (PS: ze względu na ograniczony zakres regulacji XY, położenie „PCB” powinno znajdować się jak najbliżej otworu w bezramowym szablonie), jeśli płytka PCB łatwo ulega odkształceniu, można zamontować górny słupek PCB rozmiar PCB.
IV. Dostosuj szablon:
Wyreguluj „uchwyt regulacji wysokości”, aby wyregulować wysokość szablonu, wyreguluj uchwyt regulacji x, y i kąta, aby wyregulować pozycję X/Y.
Jeśli potrzebujesz, skontaktuj się z nami, aby uzyskać więcej informacji.
Q1: Kiedy mogę otrzymać wycenę?
Odp.: Zwykle wyceniamy ofertę w ciągu 8 godzin od otrzymania zapytania.
Jeśli bardzo zależy Ci na uzyskaniu ceny, poinformuj nas o tym, abyśmy potraktowali Twoje zapytanie priorytetowo.
Q2: Jakie są warunki dostawy?
Odp.: akceptujemy EXW, FOB, CFR, CIF itp.
Możesz wybrać ten, który jest dla Ciebie najwygodniejszy i najbardziej opłacalny.
Q3: Ile metrów kwadratowych Twojej fabryki?
Odp.: Ponad 8,000 metrów kwadratowych.
O nas

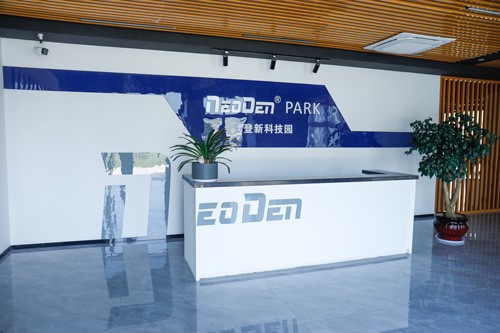

Zhejiang NeoDen Technology Co., Ltd.założona w 2010 roku, jest profesjonalnym producentem specjalizującym się w maszynach typu pick and place SMT, piecach rozpływowych, maszynach do drukowania szablonów, linii produkcyjnej SMT i innych produktach SMT. Posiadamy własny zespół badawczo-rozwojowy i własną fabrykę, korzystając z własnego, bogatego, doświadczonego działu badań i rozwoju, dobrze wyszkolonej produkcji, zdobyliśmy doskonałą reputację wśród klientów na całym świecie.
W naszym globalnym ekosystemie współpracujemy z naszymi najlepszymi partnerami, aby zapewnić lepszą obsługę sprzedaży oraz wysoką profesjonalną i wydajną pomoc techniczną.
① Założona w 2010 r., 200+ pracowników, 8000+ mkw. fabryka.
② Produkty NeoDen: maszyna PNP serii Smart, NeoDen K1830, NeoDen4, NeoDen3V, NeoDen7, NeoDen6, TM220A, TM240A, TM245P, piec rozpływowy IN6, IN12, drukarka pasty lutowniczej FP2636, PM3040.
③ Klienci, którzy odnieśli sukces: 10000+ na całym świecie.
