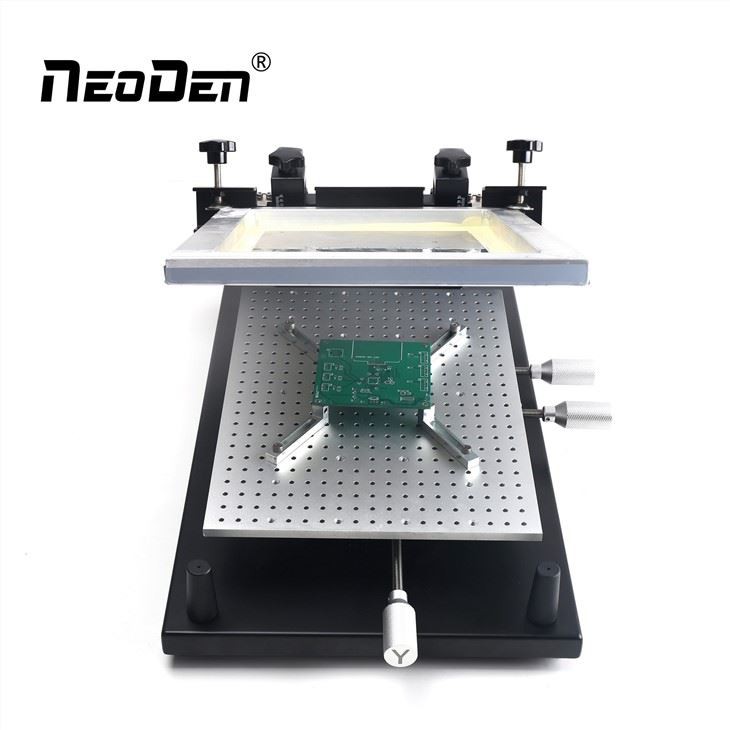

Drukarka szablonów lutowniczych
Specyfikacja
Nazwa produktu | NeoDen FP2636 drukarka szablonów lutowniczych |
Maksymalny rozmiar PCB | 11"× 15" - 280×380mm |
Minimalny rozmiar pcb | 0,4"× 0,2" - 10×5mm |
Rozmiar wzornika ekranu | 10"× 14" - 260×360mm |
Szybkość drukowania | Kontrola pracy |
Grubość PCB | 0- 0,8" - 0-20mm |
Wysokość peronu | 7,5" - 190mm |
Powtarzalność | ±0,01mm |
Maksymalny kąt obrotu | ±15° |
| Tryb pozycjonowania | Otwór zewnętrzny/referencyjny |
Funkcje
Uchwyt regulacji
1. Uchwyt regulacyjny pręta śrubowego T, zapewnia dokładność regulacji i poziomość stałej płaszczyzny PCB, minimalny skok ołowiu osiągnięty 1 mm.
2. Znak literowy dla każdego uchwytu regulacyjnego, lepszy i łatwiejszy w obsłudze.
Wygodna obsługa
1. Prosty wał tłumiący, upewnij się, że stała rama szablonu może być mocowana pod losowymi kątami, aby poprawić wygodę podczas pracy.
2. L obsługuje i piny do mocowania PCB, mające zastosowanie do mocowania i drukowania wielu typów płytek drukowanych, bardziej elastyczne i wygodne.
Linijki wzornika ramki stałej
Linijki wzornika stały ram dla linii odniesienia, zapewniają poziom między szablonem a płytką drukowaną.
Procesy procesowe
Przygotuj materiały→Dołącz drukarkę wzorniczą→ Pasta lutownicza →Umieść pastę lutowniczą→Umieść płytkę drukowaną i zamknij szablon→ Pasta lutownicza do drukowania→Czyść szablon
Pasta lutownicza do procesu drukowania SMT
Przed każdym dodaniem pasty lutowniczej, pastę lutowniczą należy jednolicie wymieszać przed użyciem, ręczna prędkość mieszania wynosi 2-3 sekundy na obrót, w tym samym kierunku przez 2 minuty do 5 minut, aby przekształcić ją w płyn.
Obraz po lewej stronie jest typową nieprawidłowością drukowania spowodowaną niewystarczającym mieszaniem pasty lutowniczej.
Obraz po prawej stronie jest prostą metodą testowania płynności (podnoszenie pasty lutowniczej za pomocą noża mieszającego może naturalnie spaść)
Powiązane produkty
|
|
|
| Maszyna do pick-and-place NeoDen K1830 | Przenośnik SMT | Piekarnik rozpływowy NeoDen IN6 |
FAQ
P1:Czy trudno jest korzystać z tych maszyn?
O: Nie, wcale nie jest to trudne.
Dla naszych poprzednich klientów, najwyżej 2 dni wystarczy, aby nauczyć się obsługiwać maszyny.
P2:Czy możemy dostosować maszynę?
O: Oczywiście. Wszystkie nasze maszyny można dostosować.
P3:A co z gwarancją?
O: Obsługujemy roczną gwarancję. Pomożemy Ci na czas.
Wszystkie części zamienne zostaną dostarczone bezpłatnie w okresie gwarancyjnym.
