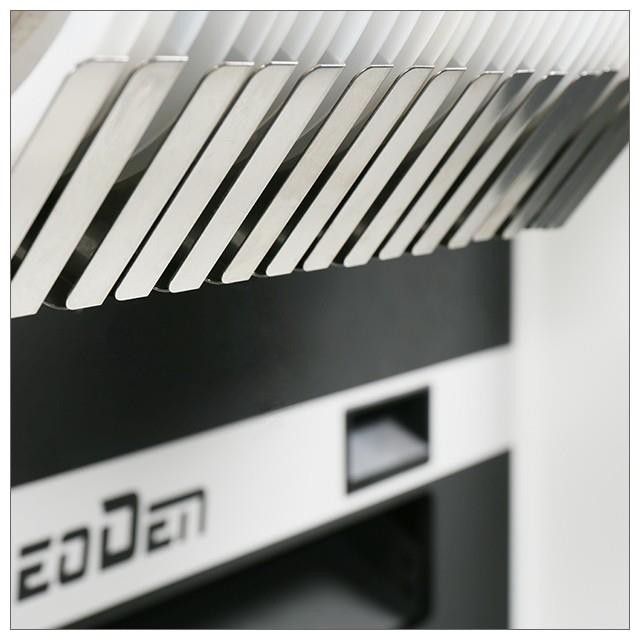

Szybka maszyna typu pick and place do komponentów SMD
NeoDen7 został wycofany. Szukasz aktualizacji?
Odkryj NeoDen9- potężniejsza i lepsza alternatywa, która jest idealnym wyborem dla Twoich potrzeb.
Funkcja
1. Zintegrowany latający system wizyjny
2. 6 Jednoczesne podniesienie-głowy
3. Stawki za umieszczanie do 14 000 cph

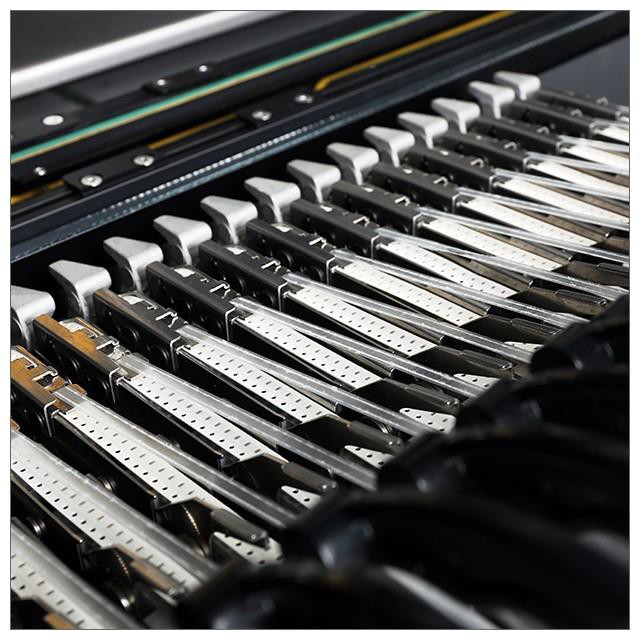

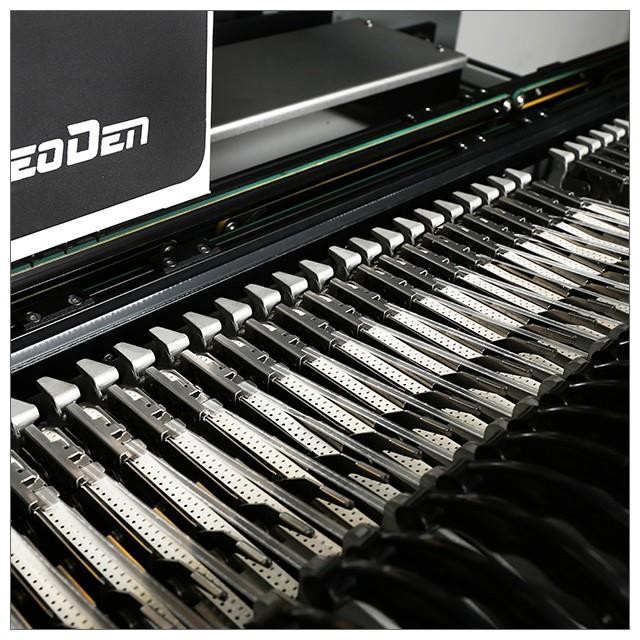

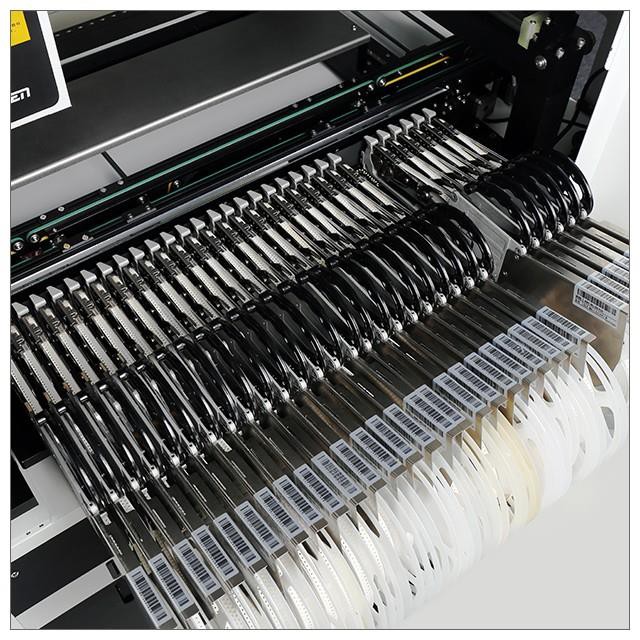

4. Do 64 (wszystkie w szerokości 8 mm) podajników taśm
5. Dokładnie umieszcza szeroką gamę komponentów, w tym złącza 0402, LED, BGA, QFP o rozstawie 0,4 mm, SMT i wiele innych
6. Napędzany serwo Panasonic
Parametry techniczne
|
Maksymalny wymiar płyty |
630*300 mm (opcjonalnie 1200 mm) |
|
Liczba głów |
Głowica pozycjonująca: 1 Dysza: 6 |
|
Maksymalna pojemność podajnika taśmy |
64 (podajnik 8mm lub 12mm) |
|
Odpowiedni rozmiar podajnika szpuli z taśmą |
8 mm, 12 mm, 16 mm, 24 mm, 32 mm, 44 mm, 56 mm |
|
Średnia prędkość rozmieszczania |
13 500 CPH |
|
Numer wizji |
8 (1 kamera referencyjna, 6 kamer latających, 1 kamera IC) |
|
Zakres komponentów |
Najmniejsze komponenty:0402, TQFP, QFN, BGA i inne konwencjonalne komponenty |
|
Numer podajnika |
Podajnik taśmy:64 |
|
Rezolucja |
Oś X/Y: 0,01 mm, oś Z: 0,1 mm |
|
Obrót |
± 180 stopni (360 stopni) |
|
Dokładność umieszczenia |
0,01 mm |
|
Zasilanie |
AC220V/110V |
|
Moc |
500W |
|
Rozmiar maszyny |
1420*1220*1665mm |
|
Źródło powietrza |
Powyżej 0,6 MP |
Uszczelka:Drewniana obudowa niepoddawana-fumigacji
Dostawa:DHL/FEDEX/UPS/EMS/drogą morską/powietrzną lub wyznaczoną przez klienta.
Zapłata:100% T/T przed wysyłką.
O nas
Fabryka
Zhejiang Neoden Technology to profesjonalny dostawca z 10-letnim doświadczeniem, oferujący klientom-kompleksowe rozwiązania SMT. Kluczowymi produktami są maszyny typu pick&place, piec rozpływowy i drukarka lutownicza. Obecnie sprzedaliśmy 10000+ zestawów maszyn i wyeksportowaliśmy do 130+ krajów na świecie, zdobywając dobrą reputację na rynku.
Orzecznictwo
Wystawa
Technologia-montażu powierzchniowego (SMT: drukowanie+układ do montażu chipów+piec rozpływowy)
Technologia-montażu powierzchniowego (SMT: drukowanie + moduł do montażu chipów + piec rozpływowy) to metoda konstruowania obwodów elektronicznych, w której elementy są montowane bezpośrednio na powierzchni płytek obwodów drukowanych (PCB). Tak wykonane urządzenie elektroniczne nazywa się urządzeniem-do montażu powierzchniowego (SMD).
W branży w dużej mierze zastąpiła ona-metodę konstrukcyjną z technologią otworów przelotowych, polegającą na dopasowywaniu komponentów za pomocą przewodów do otworów w płytce drukowanej. Obie technologie można stosować na tej samej płycie w przypadku komponentów nienadających się do montażu powierzchniowego, takich jak transformatory i półprzewodniki mocy z radiatorem.
Komponent SMT (drukowanie + moduł do montażu chipów + piec rozpływowy) jest zwykle mniejszy niż jego odpowiednik-z otworem przelotowym, ponieważ ma mniejsze przewody lub nie ma ich wcale. Może mieć krótkie piny lub przewody różnego typu, płaskie styki, matrycę kulek lutowniczych (BGA) lub końcówki na korpusie elementu.
Naszymi kluczowymi produktami są maszyny typu pick&place, piec rozpływowy i drukarka lutownicza, które umożliwiają montaż linii SMT do produkcji PCB/LED. Jesteśmy w dobrej sytuacji, nie tylko dostarczamy maszyny-wysokiej jakości, ale także zapewniamy doskonałą-obsługę posprzedażową.
Nasze różne linie smt są dobrym wyborem dla:
Odp.: Szybki i dokładny prototyp
B: Mała i średnia produkcja SMT
C: Masowa produkcja SMT
